前　言随着我国交通基础设施建设的快速推进，公路隧道、铁路隧道、地铁隧道及矿山巷道的数量和规模持续增长。隧道施工与运营环境复杂多变，空间密闭、通风受限，极易积聚有毒有害气体、可燃气体及粉尘，给施工人员和运营安全带来严重威胁。

据统计，隧道施工事故中约60%以上与有害气体超标、瓦斯爆炸、粉尘浓度过高密切相关。一氧化碳（CO）、硫化氢（H₂S）、二氧化硫（SO₂）、二氧化氮（NO₂）等有毒气体在密闭空间中浓度急剧升高，不仅危及人员健康，更可能引发爆炸、中毒等灾难性事故。

国家《煤矿安全规程》《公路隧道施工技术规范》等法规明确要求：隧道施工必须建立完善的有毒有害气体监测体系，实现实时监测、超限报警和自动联动。面对严峻的安全形势和严格的法规要求，建设一套智能化、全天候、高精度的隧道环境在线监测系统，已成为保障隧道施工与运营安全的关键举措。

深圳市睿安环境科技有限公司深耕气体检测领域多年，自主研发的隧道环境在线监测系统集数据采集、无线传输、云端监控、智能报警于一体，为隧道安全管理提供全链条解决方案。

PART 1　设备基础介绍

01　产品介绍

睿安环境隧道气体监测系统以防爆型气体探测器为核心感知设备，采用工业级传感器，具备高精度、高稳定性、抗干扰能力强等特点，可实时检测隧道内各类有毒有害气体及可燃气体浓度，并通LCD屏幕直观展示实时数据。

探测器外壳采用防爆设计，满足Exd IIC T6 Gb防爆等级要求，适用于瓦斯、粉尘等爆炸性危险环境，防护等级达IP65，可在高温、高湿、多尘等恶劣工况下长期稳定运行。

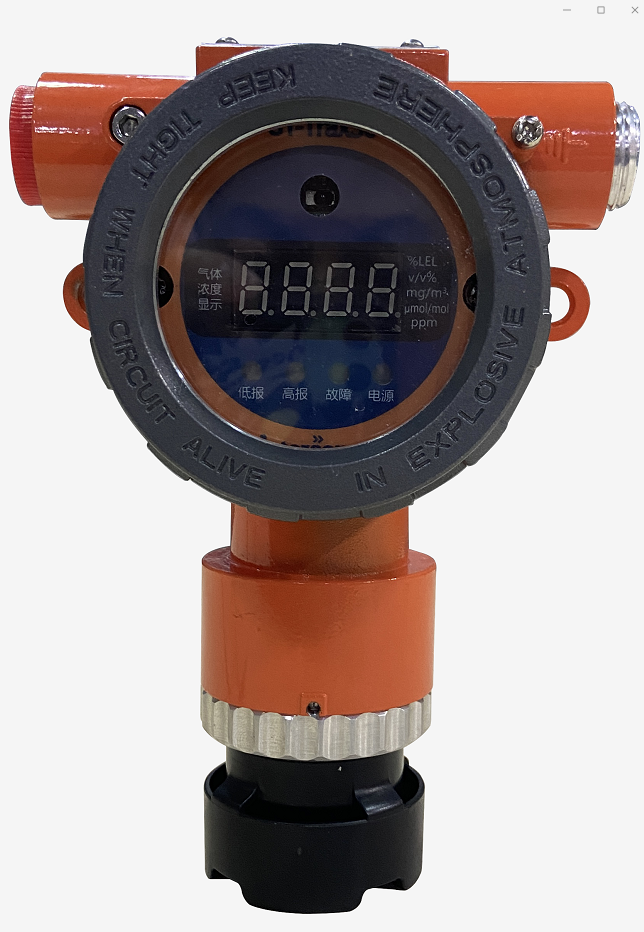

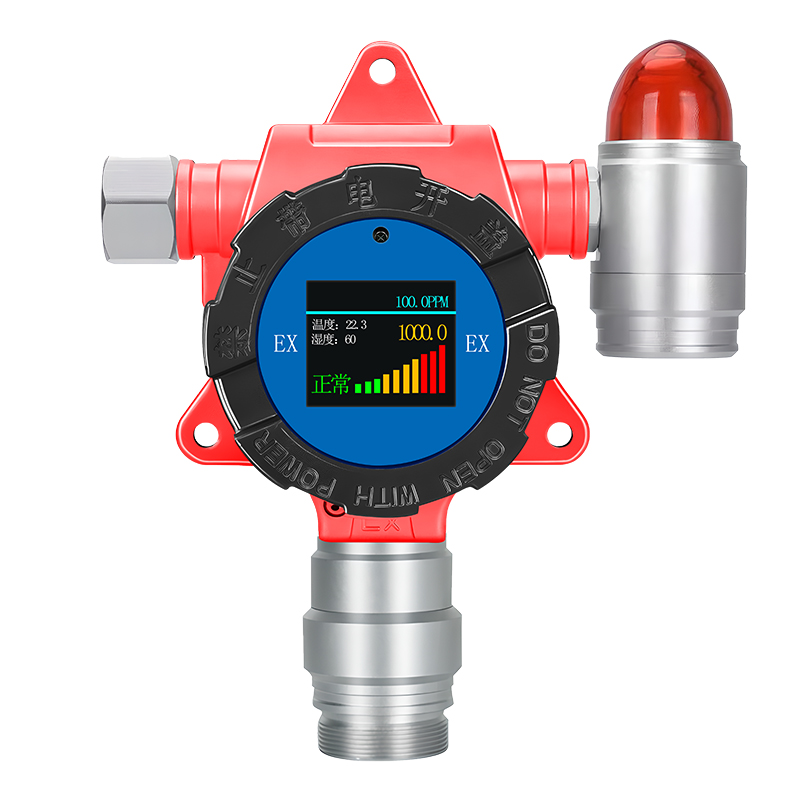

防爆型气体探测器（LCD显示，多气体检测）

02　系统架构

系统采用分布式架构设计，整体分为三层：感知层、传输层和应用层。

◎ 感知层：由分布在隧道各监测点的气体探测器组成，实时采集CO、CO₂、H₂S、SO₂、NO₂、NH₃、瓦斯（CH₄）、粉尘等气体浓度数据；

◎ 传输层：探测器通过RS485总线或网线将数据汇总至控制主机，控制主机通过GPRS/4G无线网络将数据上传至云端监控平台；

◎ 应用层：云端平台实现数据汇聚、分析展示、超限报警、历史追溯，并联动LED大屏现场显示，同时支持电脑端和移动端远程查看。

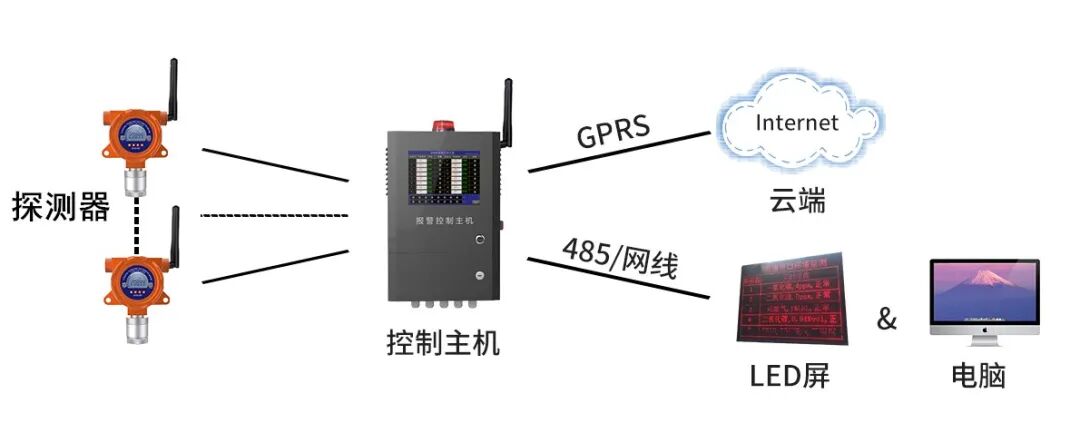

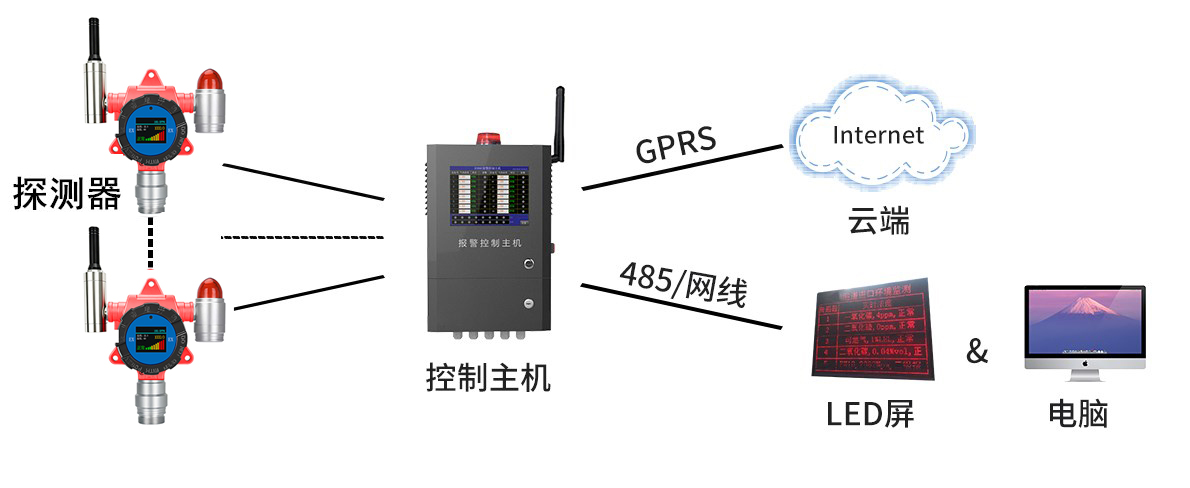

系统架构图：探测器→控制主机→GPRS→云端

03　监测原理

系统采用多传感器融合检测技术，各类气体探测器内置专用传感器，将气体浓度信号转换为电信号，经A/D转换后由CPU中央处理器进行数据处理与浓度计算。处理结果通过通讯接口上传至控制主机及云端平台，同时驱动本地LED屏及监控软件界面实时显示。

系统支持有线（RS485/网线）与无线（GPRS/4G）双通道通讯，确保数据传输的可靠性与实时性。当监测浓度超过预设阈值时，系统立即触发声光报警并推送告警信息至管理人员，实现异常情况的秒级响应。

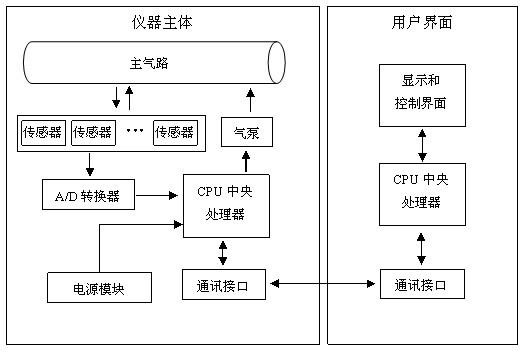

系统原理框图：传感器→A/D转换→CPU→通讯输出

04　监测参数与有害气体浓度标准

依据《煤矿安全规程》《工作场所有害因素职业接触限值》等国家标准，隧道内各类有害气体均设有最高允许浓度限值。系统可同步监测以下8类关键参数，确保隧道环境各项指标符合安全标准：

隧道有害气体允许最高浓度标准

05　核心技术参数

系统主要技术指标

06　产品优势与技术特点

✓ 防爆安全：全系列探测器通过Exd IIC T6防爆认证，适用于瓦斯、粉尘等高危爆炸性环境；

✓ 多气体同步：单系统可同时监测8种以上气体参数，覆盖隧道全部有毒有害因子；

✓ 无线远传：支持GPRS/4G无线网络，无需布线即可将数据实时上传至云端，大幅降低施工成本；

✓ 智能报警：超限自动触发本地声光报警+云端推送+短信通知，分级告警，秒级响应；

✓ 数据追溯：完整记录历史监测数据，支持历史曲线回放、数据导出，满足安全审计需求；

✓ 可视化管理：LED大屏现场显示+PC端/移动端监控平台，实时掌控全场态势；

✓ 稳定耐用：IP65防护等级，-40℃~+70℃宽温工作，适应隧道极端环境。

PART 2　整体解决方案

01　应用场景

隧道环境在线监测系统广泛适用于以下场景：

◎ 公路/铁路隧道施工：爆破后有毒气体检测、瓦斯隧道实时监控、粉尘浓度管理；

◎ 城市地铁建设：盾构施工区间气体监测、车站深基坑有毒气体预警；

◎ 矿山巷道：煤矿瓦斯监测、金属矿山有毒有害气体检测、通风联动控制；

◎ 运营期隧道：在役公路隧道通风控制、有害气体累积监测、应急联动。

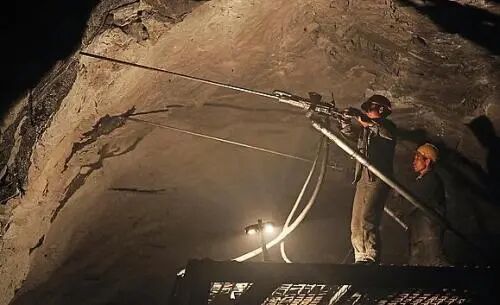

隧道施工现场——监测系统应用场景

02　探测器布点方案

根据隧道长度、断面尺寸及施工工艺，科学规划探测器安装位置与密度：

◎ 掌子面区域：距掌子面30～50m范围内布置可燃气体及有毒气体探测器，每50m一组；

◎ 隧道中部：每隔200～300m设置一组综合气体监测点，覆盖CO、CO₂、O₂、粉尘等参数；

◎ 隧道洞口：设置洞口环境监测点，监测外部空气质量及通风效果；

◎ 特殊区域：瓦斯突出区、涌水段、爆破作业区等重点部位加密布点，确保全覆盖无盲区。

03　监控平台功能

隧道气体监控平台是系统的核心，提供全方位的数据管理与可视化功能：

◎ 实时数据展示：以数字、仪表盘形式直观呈现各监测点气体浓度数据；

◎ 实时曲线：动态绘制各参数变化趋势，便于及时发现异常波动；

◎ 历史数据查询：支持按时间段、监测点、气体类型多维度检索历史数据；

◎ 历史曲线回放：对历史数据进行趋势分析，为安全事故溯源提供依据；

◎ 报警管理：报警事件自动记录，支持报警级别分类、处置状态跟踪；

◎ 数据报表：自动生成日报、周报、月报，支持Excel/PDF导出。

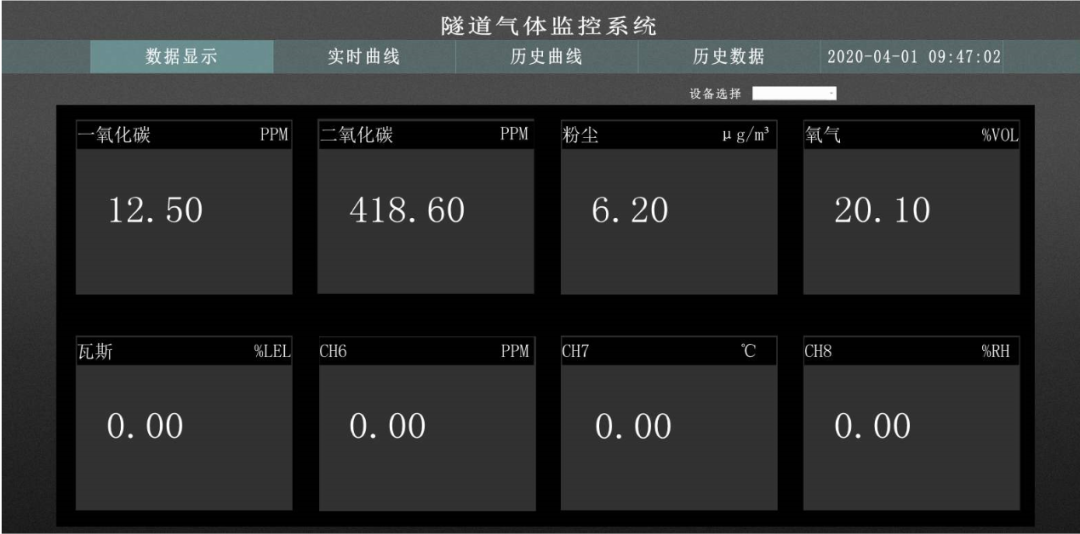

隧道气体监控系统软件界面（实时数据+曲线展示）

04　实施成效

系统投入使用后，可实现以下成效：

✓ 24小时不间断监测：全天候自动采集数据，杜绝人工巡检的遗漏与滞后；

✓ 超标即时报警：气体浓度超限后秒级触发报警，显著缩短应急响应时间；

✓ 数据全程可追溯：完整的历史记录为安全管理、事故分析、合规审计提供有力支撑；

✓ 降低人力成本：远程监控替代人工频繁进洞巡检，减少人员在危险区域的暴露时间；

✓ 辅助通风决策：实时浓度数据联动通风系统，按需调控，兼顾安全与节能。

05　方案结语

隧道环境在线监测系统以高精度传感、分布式架构、云端智能为核心，为隧道施工与运营提供了一套可靠、经济、智能的安全监测方案。无论是新建隧道还是运营隧道，睿安环境均可提供从方案设计、设备供应、安装调试到售后维保的全流程服务，助力客户构筑坚实的隧道安全防线。

PART 3　关于我们

01　公司简介与实力展示

深圳市睿安环境科技有限公司是一家专注于气体检测报警仪器及环境监测系统研发、生产、销售和服务于一体的高新技术企业。公司秉承"诚信为本、开拓创新、品质可靠"的经营理念，致力于为工业安全、市政建设、环保监测等领域提供专业的气体检测解决方案。

经过多年发展，睿安环境已积累1000+合作客户，产品广泛应用于隧道、地铁、矿山、化工、石油、燃气、消防等行业，并与多家央企、国企及行业龙头企业建立了长期战略合作关系。公司拥有现代化生产基地、标准化仓储物流及专业的技术团队，具备从研发设计到交付服务的全链条能力。

公司实力展示——团队、仓库、展厅、客户、展会

02　知识产权

睿安环境高度重视自主研发与技术创新，目前拥有多项核心技术知识产权，涵盖气体检测、信号处理、防爆设计、通讯传输等关键技术领域：

◎ 实用新型专利：6项，覆盖探测器结构设计、气体采样装置、防爆外壳、信号处理电路等核心部件；

◎ 软件著作权：6项，涵盖气体监控平台软件、数据采集系统、报警管理系统、远程监控平台等软件产品。

专利证书及软件著作权登记证书

03　荣誉资质

凭借过硬的产品品质和市场口碑，睿安环境先后获得多项权威荣誉认证：

◎ 品牌强国·气体报警器行业优选成员单位——由品牌强国自主品牌选择工程组委会评定，彰显品牌实力与行业影响力；

◎ AAA级信用企业——由诚易成信彁权威评定，体现公司在合同履约、财务管理、市场信誉等方面的卓越表现。

荣誉证书——品牌强国优选成员 & AAA级信用企业

04　物流配送

公司拥有完善的仓储物流体系，配备标准化仓库、专业包装流水线及自有货运车队，可快速响应全国范围内的订单交付需求：

◎ 标准化仓储：常备充足库存，常规型号产品可实现48小时内发货；

◎ 专业包装：采用防震、防潮、防撞三重包装工艺，确保产品运输安全；

◎ 全国配送：与多家物流公司建立合作，覆盖全国各地，支持项目现场直达配送；

◎ 大宗订单：具备整车/集装箱发运能力，满足大型项目批量供货需求。

发货实拍——包装、装车、仓储、物流配送
