隧道有毒有害气体自动监测案例：睿安环境助力国网双牌蓄能实现超长隧道安全管控

本案例适用对象：城市管廊、公路隧道、铁路隧道、抽水蓄能电站、水利水电等有限空间作业施工单位项目负责人及项目决策者。

在隧道开挖过程中，有毒有害气体监测是保障施工人员生命安全的关键环节。然而，当隧道长度超过1公里时、洞内完全无信号、监测设备还需随着盾构机台车移动时，传统的有线或无线传输方案均面临技术瓶颈。本文以国家电网湖南双牌抽水蓄能有限公司的实际项目为例，详解睿安环境如何通过创新的RS485转网口远传方案，实现超长隧道掌子面作业区域的H2S、O2、CO2、甲烷、CO、氡气及PM2.5/PM10全要素实时监测与远程管控，为同类工程提供一体化解决方案。

一、项目背景

随着国家"双碳"战略的深入推进，抽水蓄能作为新型电力系统的重要组成部分，迎来大规模建设高峰。在抽水蓄能电站地下厂房及引水隧洞施工过程中，盾构机掘进产生的硫化氢（H2S）、一氧化碳（CO）、甲烷（CH4）等有毒有害气体，以及掌子面粉尘颗粒物，对作业人员构成重大安全威胁。

国家电网湖南双牌抽水蓄能有限公司（以下简称"国网双牌蓄能"）在项目建设过程中，面临着超长隧道施工环境下的气体监测难题：

· 隧道纵深超过10公里，传统有线传输距离受限于1公里以内，无法满足全隧道覆盖需求；

· 洞内完全无信号覆盖，无线传输方案（如4G/5G、LoRa）因屏蔽效应无法实施；

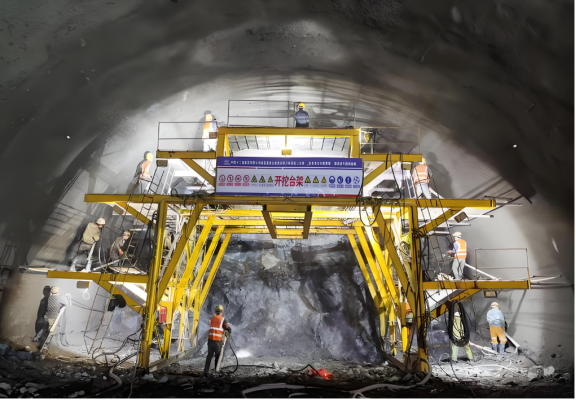

· 监测点需随盾构机台车移动，掌子面作业区域持续推进，固定式监测设备无法适应动态施工需求；

· 需实现实时监测与远程传输，监控中心需随时掌握洞内气体浓度变化，及时预警处置。

在此背景下，国网双牌蓄能委托睿安环境，针对上述痛点定制开发隧道有毒有害气体自动监测解决方案，力求在极端施工环境下实现安全监测的智能化与远程化。

二、系统介绍

为满足国网双牌蓄能超长隧道施工的监测需求，睿安环境量身定制了一套"隧道有毒有害气体自动监测系统"，该系统由前端探测设备、信号传输网络、洞口主机及远程监控平台组成，具备以下核心特点：

2.1 多参数综合监测

系统配置多台高精度探测仪，分别监测：

监测范围广：覆盖隧道施工中最关键的有毒有害、可燃及颗粒物指标，实现一站式安全监测。

2.2 超长距离稳定传输

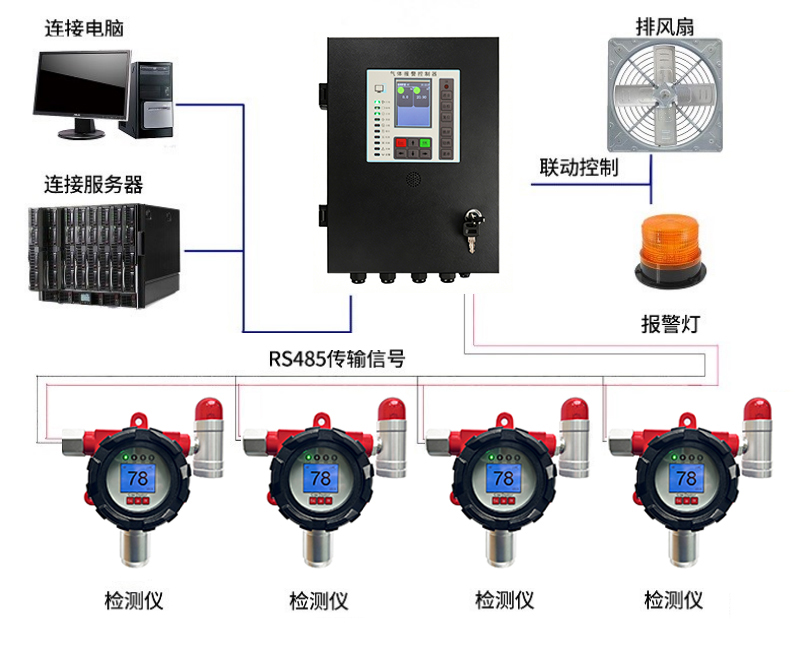

针对洞内无信号、距离超10公里的核心难题，系统采用"RS485转网口 + 洞内交换中继"的混合传输方案：

· 前端采集：探测器通过RS485总线采集各点位气体数据，传输稳定、抗干扰能力强；

· 协议转换：RS485信号转换为标准网口信号，接入洞内工业以太网交换机；

· 中继远传：通过洞内多台交换机级联+信号中继器，实现超10公里数据的可靠传输；

· 洞口汇聚：主机部署于隧道洞口外，实时汇聚洞内全部监测数据，并上传至监控中心。

传输距离突破：彻底打破传统有线传输1公里的距离限制，实现超长隧道全覆盖。

2.3 移动式灵活供电

考虑到盾构机台车持续推进、监测点需动态调整的实际工况，系统预留了移动配电系统：

· 监测设备可随台车快速迁移，无需重新布线；

· 移动供电接口标准化，即插即用，保障监测连续性；

· 主机端自动识别前端设备，迁移后数据无缝接入。

灵活部署：适配隧道施工的动态推进节奏，避免因设备迁移导致的监测盲区。

2.4 远程实时监控与预警

主机置于洞口外后，监测数据可通过有线网络实时传输至监控中心：

· 实时数据看板：监控中心可远程查看各监测点气体浓度实时数值；

· 智能预警：当H2S、CO、甲烷等任一指标超过安全阈值时，系统自动触发声光报警，并推送预警信息至管理人员；

· 历史数据追溯：支持数据存储与历史趋势分析，为通风策略优化和事故溯源提供依据。

三、项目实施与成效

3.1 方案设计与现场部署

在项目实施过程中，睿安环境派出专业技术团队深入国网双牌蓄能施工现场，开展实地勘察与方案设计：

· 现场调研：详细测量隧道长度、断面结构、台车运行轨迹及现有配电条件；

· 网络规划：根据10公里+传输需求，设计交换机级联拓扑与中继器部署点位；

· 设备选型：针对隧道高湿、高粉尘、电磁干扰等恶劣环境，选用工业级防爆探测器与三防设备箱；

· 安装调试：在盾构机台车及隧道沿线完成探测器安装、线路敷设及主机调试；

· 培训交付：为国网双牌蓄能运维人员提供系统操作培训与应急预案指导。

3.2 项目成效

通过部署隧道有毒有害气体自动监测系统，国网双牌蓄能在安全管理方面取得了显著成效：

· 监测无死角：实现了10公里+超长隧道掌子面及周边区域的全覆盖气体监测，消除了传统监测方案的盲区；

· 响应零延迟：监控中心可实时掌握洞内气体浓度动态，预警信息秒级推送，大幅缩短了应急响应时间；

· 管理智能化：远程监控替代了人工定时巡检，降低了人员进入危险区域的频率，提升了职业健康保护水平；

· 施工不中断：移动式供电与传输方案确保监测随台车同步推进，不因设备迁移影响施工进度。

客户反馈："该系统解决了我们长期以来在超长隧道内无法实现气体远程监测的痛点，RS485转网口+中继的方案非常可靠，移动供电设计也很贴合我们的施工节奏。"——国网双牌蓄能项目安全负责人

四、总结与展望

本案例充分展示了睿安环境在特殊工况环境监测领域的技术实力与工程经验。通过与国家电网湖南双牌抽水蓄能有限公司的合作，睿安环境成功将RS485远传+移动供电的方案应用于超长隧道施工场景，不仅解决了"无信号、无电源、移动监测"三大技术难题，更为抽水蓄能行业的隧道施工安全管理提供了标准化、可复制的监测范式。

未来，睿安环境将继续深耕隧道工程、有限空间、管廊等封闭空间环境监测领域，不断优化探测器性能、传输稳定性与平台智能化水平，为更多重大基础设施建设项目提供安全可靠的环保监测解决方案，助力工程建设安全、绿色、高效推进。

五、常见问题（FAQ）

Q1：为什么超长隧道内无线传输方案不可行？

隧道环境对无线信号具有强屏蔽效应，尤其是岩石隧道和盾构隧道，4G/5G、Wi-Fi、LoRa等无线信号衰减严重，难以保证10公里+距离的可靠传输。有线RS485+网口中继方案通过物理线路传输，不受信号屏蔽影响，稳定性更高。

Q2：RS485传输距离通常只有1公里，如何突破到10公里以上？

通过RS485转网口协议转换后，数据接入工业以太网交换机。利用交换机级联+信号中继器（或光纤收发器）的方式，可将传输距离扩展至数十公里，满足超长隧道全覆盖需求。

Q3：监测设备随台车移动后，需要重新校准吗？

睿安环境系统采用标准化移动供电接口，设备迁移后即插即用。探测器本身在出厂前已完成校准，正常工况下无需频繁重新校准，建议按季度进行漂移校验。

Q4：除了抽水蓄能隧道，该方案还适用于哪些场景？

该方案同样适用于铁路/公路隧道施工、矿山巷道、地下管廊、地铁盾构等封闭或半封闭空间的有毒有害气体监测，只要存在"距离长、信号差、需移动"的痛点，均可参考此方案。

Q5：系统可监测哪些气体和颗粒物？

本系统标配H2S（硫化氢）、O2（氧气）、CO2（二氧化碳）、甲烷、CO（一氧化碳）、氡气等6种气体，以及PM2.5和PM10颗粒物。同时可根据实际需求扩展氨气、苯系物、VOCs等监测模块。
