重庆铜梁化工厂 LEL 防爆监测系统实测：布点逻辑与合规落地

行业案例 · 重庆金汇能新材料 LEL 防爆

◆前言

做化工和新材料的人，最怕夜里电话响——「厂区调度」四个字，多半意味着反应釜超压、可燃气探头报警，或 DCS 联锁跳车后车间断电。按 AQ 3036-2010，可燃气体浓度可能达到 25% LEL 的场所必须装监测报警仪，装不装、装哪儿、装几个，企业没多少回旋余地。这次我们和重庆铜梁大庙镇的重庆金汇能新材料合作，把整套 LEL 防爆监测系统从设计、布点、选型到平台对接完整做了一遍。下面把现场实拍和方案思路全摊开，给做化工、新材料、园区安全的同行做个参考。

PART1产品详解：睿安 LEL 防爆监测系统

这次金汇能用的，是我们睿安环境自主研发生产的 LEL 防爆监测系统，已通过国家防爆认证。它干一件事：把厂区里看不见的可燃气体浓度，变成看得见的数字和报警。

实时显示各点位浓度：0~100% LEL 全量程，LCD 屏就地读数

超限联动：声光报警 + 联动排风与切断，把风险拦在事故前

双链路输出：RS485 / 4G 双链路，数据稳传上位平台

防爆等级 Ex d IIC T6 Gb，适配 II 类工厂典型爆炸性气体环境

报警阈值低报 25% LEL / 高报 50% LEL（对标 GB 16808-2025）

◆案例落地

厂区面积大、点位分散，单点报警难以及时联动

原 DCS 偏老，缺少可燃气体独立监测层，报警走总线串扰

需对接重庆区县/园区两级智能化管控平台（2025 已实现重大危险源监测预警全覆盖）

PART2案例落地：金汇能新材料厂区实测

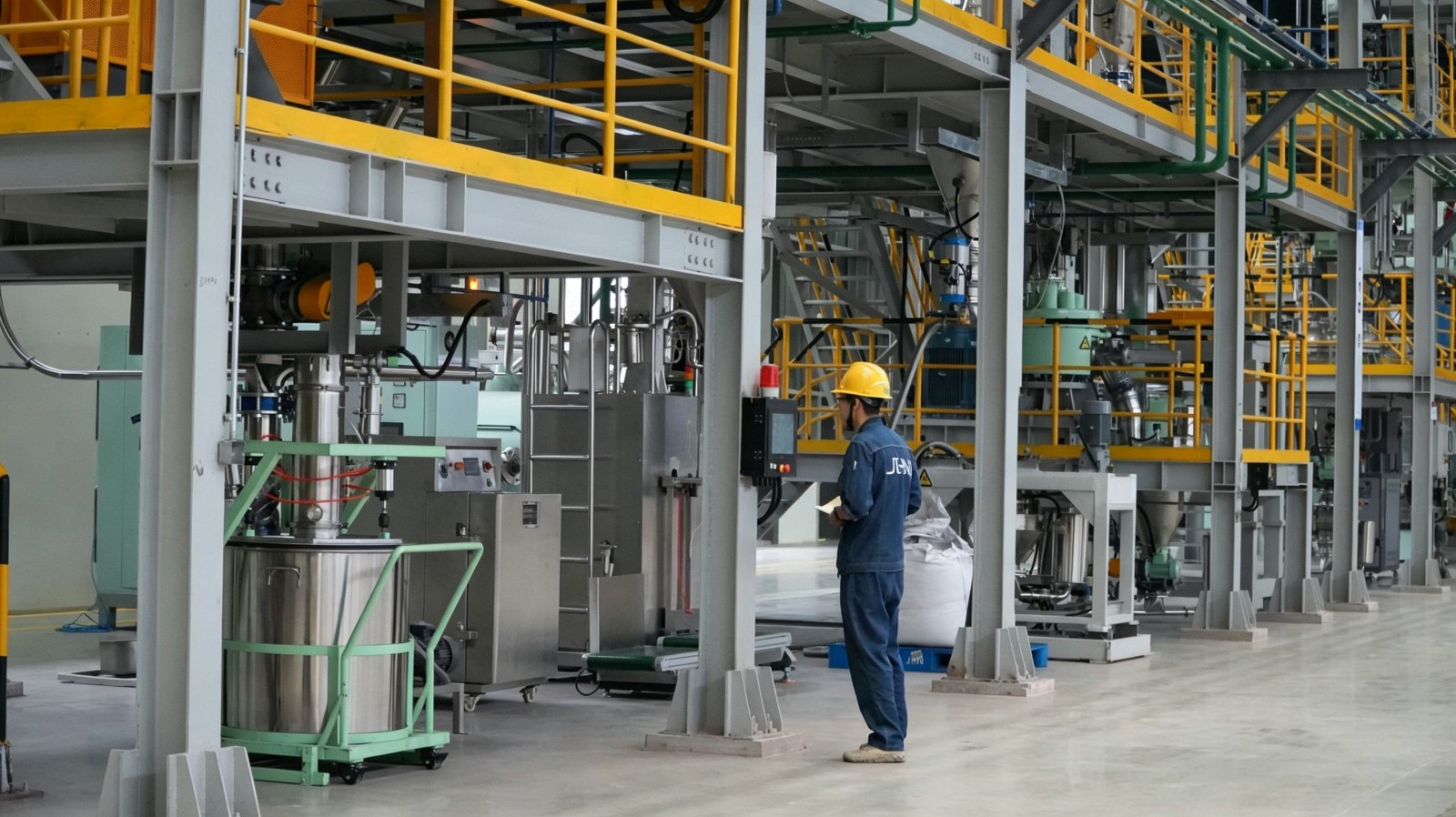

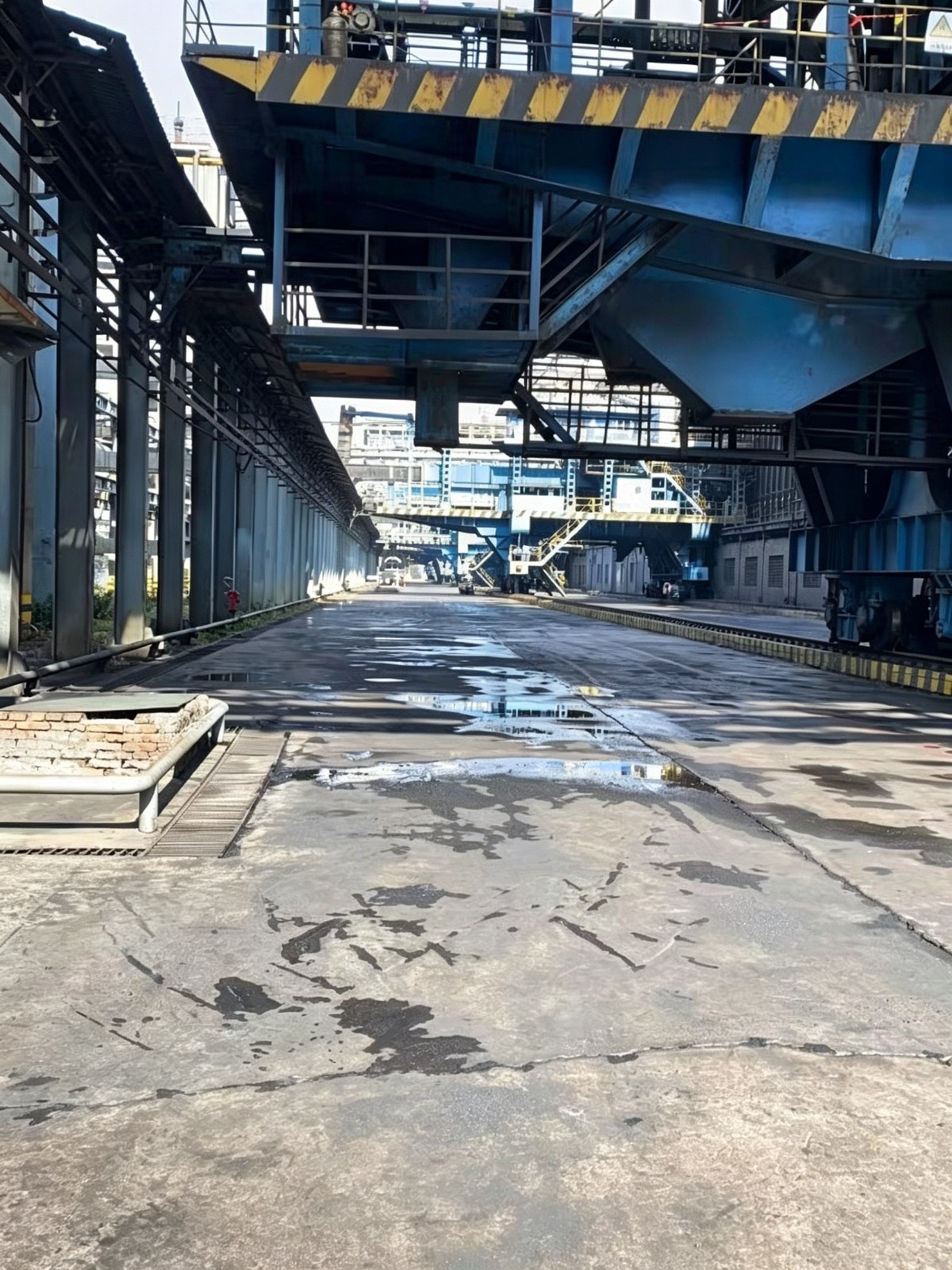

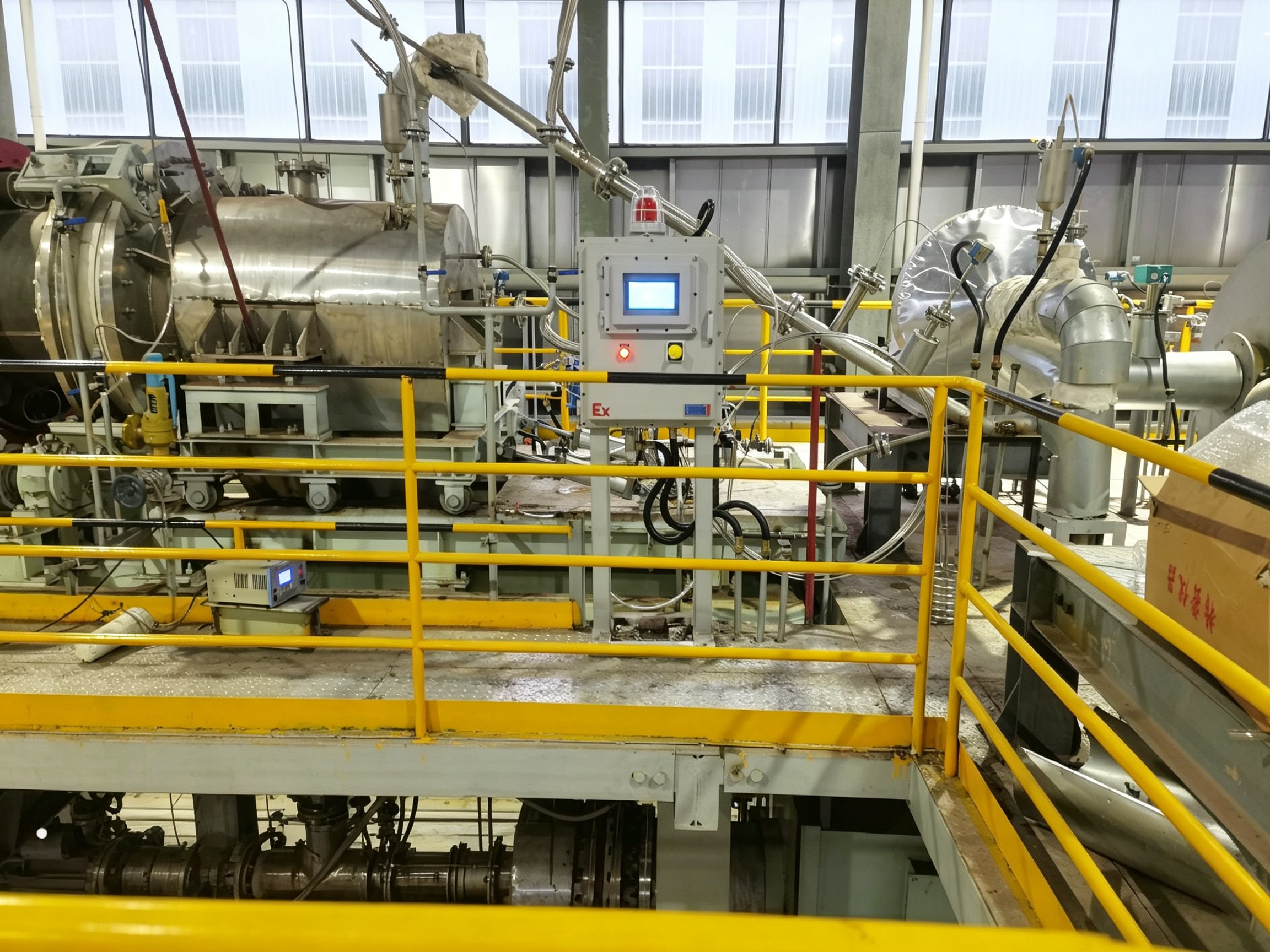

金汇能位于重庆铜梁大庙镇，厂区占地大、工艺以新材料合成与精细化学品加工为主，涉及多种可燃气体和有机溶剂。按 GB 18218《危险化学品重大危险源辨识》评估，厂区构成三级/四级重大危险源。LEL 监测的命门在布点——我们严格按 AQ 3036-2010 第 7.2 节执行：储罐/料仓/装卸/灌装区，防火堤内每 20~30 m 一台，装卸车口 ≤15 m，灌装口 ≤7.5 m；比空气重的气体低位贴地，甲烷/氢气等高位顶棚下方 ≤0.3 m。整体三层架构：感知层（催化燃烧式 + 红外式互为校验）、传输层（两总线制 + RS485 备份）、平台层（睿安 LEL 监测云平台，报警/曲线/工单一体）。设备到场后先看安装位置再上电调试，控制箱与上位平台完成实操联动。从进场到安装、调试与首次检定，半个月全部走完并合规投用。

政策时点踩得准：踩在重庆《安全生产治本攻坚三年行动》(2024-03 启动) 节奏上——2025 年重大危险源监测预警全覆盖已完成，2026 年向其他领域推广

国标对标：新装系统直接对标 GB 16808-2025《可燃气体报警控制器》，其余按 GB 15322.1、GB/T 50493、AQ 3036 执行

运维约定：常规工况每年标定 1 次；高粉尘/强腐蚀/高湿车间每半年 1 次；每季度 1 次现场巡检；重庆服务点接单 2 小时内到场，远程 1 小时内响应

如需《化工厂 LEL 防爆监测系统 · 选型+布点+验收一站式资料包》，可在文末致电咨询领取

数据说明：文中厂区面积、点位数量等为现场踏勘与厂方介绍整理，具体以验收单为准；产品图 LCD 读数 0.084 为调试瞬时值，与项目实际运行值无直接关联
